Systèmes de mesure vidéo sur 3 axes entièrement automatisés

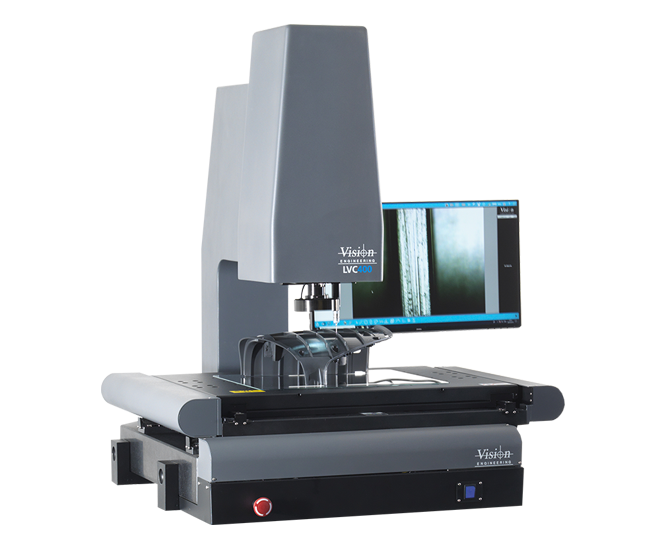

Extraordinairement capables, et étonnamment faciles à utiliser, les systèmes de mesure 3 axes entièrement automatisés LVC400 et LVC200 de Vision Engineering ont la puissance et la polyvalence pour répondre aux besoins des environnements de fabrication même les plus exigeants. Avec une plage de mesure allant jusqu’à 400 mm x 300 mm x 200 mm, ils sont idéaux pour mesurer de gros composants ou, tout aussi facilement, des lots de petits composants.

02-LVC400-cnc-video-measurement-AB-V19-431-900x900

Mesures rapides et économiques

La platine de mesure et l’objectif zoom motorisés fonctionnent ensemble pour automatiser le déplacement du système, réduisant le temps de mesure et l’inconfort de l’opérateur. L’objectif à zoom motorisé multi-positions permet d’intégrer des variations de zoom dans le programme de mesure, éliminant ainsi les changements manuels fastidieux qui sont sources d’erreurs.

Gamme d’applications

Grâce à ses nombreuses  fonctions et à son prix imbattable, la série LVC est la solution de mesure idéale pour un large éventail d’applications, notamment l’ingénierie de précision, le moulage,  les plastiques, l’électronique et la fabrication de dispositifs médicaux.

MIDDLE-LVC400-CNC-metrology-system-with-touch-probe-cutout-660x550

400 mm x 300 mm

Plage de mesure

CNC et manuel

Autres configurations

Jusqu’à 1000x

Grossissement

Mesure de contact pour pièces complexes

Les sondes tactiles en option permettent de mesurer facilement des caractéristiques complexes et des formes 3D. Le LVC possède un chargeur de changement de sondes pour stocker et changer automatiquement plusieurs modèles de palpeurs.

Mesurer un gros composant ou une multitude de petits

Une grande platine de 400 mm x 300 mm rend le LVC400 idéal pour mesurer de gros composants, mais il peut également être utilisé pour accélérer la mesure de plusieurs composants plus petits en utilisant la fonction de palettisation. Chargez simplement les petits composants sur la platine et mesurez le tout en un seul programme, ce qui vous fait gagner un temps précieux.

Logiciel de métrologie intuitive

La gamme LVC est livrée avec notre logiciel  de série – M très intuitif et convivial pour des fonctions avancées et des capacités de rapports complètes. Les points forts incluent les mesures de détails et les  tolérancements des  caractéristiques de constructions géométrique, éclairage programmable, importation / exportation  de fichiers DXF et superpositions numériques, détection avancée des arêtes, prise en charge SPC simple, transfert direct de données vers Excel. Ajoutez à cela des programmes de reconstruction d’image (stiching) et de palettisation, un outil de recherche des détails multifonctionnel, une option de mesure de filetage et de formules de calcul sur les résultats de vos mesures.

TECHNIQUE

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
400mm x 300mm x 200mm 200mm x 150mm x 200mm
LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
zoom motorisé 7 positions Oui Oui Oui Oui
zoom motorisé 7 positions Oui Oui
LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
USB3 couleur
LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
25 kg
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
789mm x 915mm x 1087mm536mm x 705mm x 1096mm
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
350 kg180 kg
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
GraniteCast aluminium
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
OuiOui
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
Oui
LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
2.8 + (8L/1000) μm *2.8 + (8L/1000) μm *

* L = longueur en mm, dans des conditions contrôlées.

LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
3 + (10L/1000) μm *3 + (10L/1000) μm *

* avec sonde tactile en option

LVC400LVC200
LVB002LVB003LVB010LVB005LVB007LVB009
0.1 μm0.1 μm
Champ de visionLVC400LVC200
 LVB002LVB003LVB010LVB005LVB007LVB009
Zoom Faible12,5mm x 7,9mm18mm x 11,4mm10,6mm x 7,7mm12,5mm x 7,9mm18mm x 11,4mm10,6mm x 7,7mm
Zoom Élevé2,9mm x 1,8mm1,8mm x 1,1mm2,8mm x 1,8mm2,9mm x 1,8mm1,8mm x 1,1mm2,8mm x 1,8mm
IlluminationLVC400LVC200
 LVB002LVB003LVB010LVB005LVB007LVB009
Éclairage par cadrant annulaire LEDOui
Éclairage à LED diascopiqueOuiOui OuiOui
Rétroéclairage LED collimaté  Oui  Oui
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

LVC Series

Systèmes de mesure vidéo sur 3 axes entièrement automatisés

Demander une démonstration
Demander un devis

Questions fréquentes

Vous trouverez ci-dessous certaines des questions les plus courantes.

Est-il facile de programmer la machine pour effectuer des mesures spécifiques en atelier? Faut-il un spécialiste en métrologie?2020-09-04T20:13:53+00:00

Notre logiciel de mesure de la série M est aussi intuitif que possible tout en conservant des fonctionnalités avancées. Une fois la première mesure terminée, l’opérateur peut enregistrer les étapes de mesure, ce qui devient le « programme » pour mesurer à nouveau la même pièce à l’avenir. Aucune programmation spéciale n’est requise. Mesurez simplement la pièce une fois et enregistrez.

Puis-je exporter les résultats de mesure dans MS Excel?2020-09-04T20:14:40+00:00

Oui, toutes les données de mesure peuvent être exportées instantanément dans un fichier Excel ouvert ou enregistrées dans un emplacement spécifique pour être revues ultérieurement.

Puis-je utiliser à la fois un palpeur vidéo et un palpeur contact pour mesurer différentes caractéristiques d’une même pièce?2020-09-04T20:15:11+00:00

Oui, vous pouvez combiner des mesures vidéo (sans contact) et palpeur (contact) dans la même routine de mesure. Avec le support de sonde en option, le LVC prendra automatiquement la bonne sonde lorsque la mesure de contact est nécessaire et la rangera en toute sécurité une fois terminée.

Pour des questions plus fréquemment posées, veuillez visiter notre page Support.

Une question à poser ?
LV200 cnc metrology system

LVC 200

Demander une démonstration
LVC400 metrology system

LVC 400

Demander une démonstration
