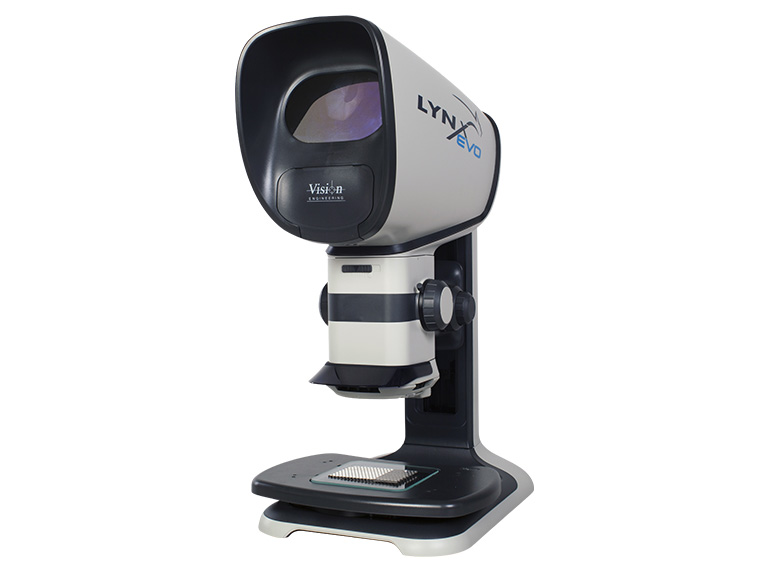

Lynx EVO
Microscope stéréo, primé, sans oculaire, à contraste élevé, conçu pour augmenter la productivité et le confort de l’utilisateur pendant de longues périodes d’inspection et/ou de retouche.
- Inspection ergonomique sans fatigue
- Images stéréo lumineuses, haute résolution et à contraste élevé
- Créez un système adapté à votre application
Travaillez mieux, plus longtemps
Le Lynx EVO a été conçu pour augmenter la productivité grâce à une ergonomie supérieure. Quel que soit le défi – inspection, production, retouche ou autre – une perception de la profondeur 3D et des images lumineuses, à haute résolution et à contraste élevé vous permettent de travailler confortablement et avec une plus grande concentration. Les grossissements de 2,7x à 240x, le rendent idéal pour un large éventail d’applications.
Une meilleure efficacité
Offrant une meilleure coordination œil-main, plus d’espace de travail pour les outils et une meilleure vision périphérique pour une interaction facile avec l’environnement de travail, le Lynx EVO transforme votre façon de travailler. Sans oculaires à régler, il est facile de le partager entre plusieurs utilisateurs, garantissant un retour sur investissement maximal.
Technologie Dynascope pour une imagerie supérieure
Dynascope a redéfini la science de la microscopie, surmontant les limites physiques des microscopes conventionnels pour aider les laboratoires et les ateliers à améliorer la qualité et la productivité. Au cœur du système se trouve un disque multi-lenticulaire qui comprend plus de 3,5 millions de lentilles individuelles, ou «lenticules», chacune de quelques microns de diamètre seulement. Le disque multi-lenticulaire tourne à grande vitesse pour fusionner les millions de chemins optiques individuels en une image à haute netteté et à contraste élevé.
2.7 – 240x
Grossissement
Vision
Améliorée
HD
Prise d’Image
Facilité d’utilisation exceptionnelle
Lynx EVO est extrêmement facile à utiliser. L’absence d’oculaires supprime le réglage nécessaire pour différents utilisateurs. La mise au point et l’éclairage sont contrôlés avec des cadrans simples et la commande à double iris est actionnée avec une seule commande à glissière.
Santé et productivité
Le Lynx EVO, microscope primé, offre des avantages substantiels par rapport aux microscopes binoculaires traditionnels, notamment la possibilité de porter des lunettes de sécurité, et une imagerie supérieure avec moins de fatigue oculaire, une liberté de mouvement de la tête, une meilleure posture, un confort de l’opérateur considérablement amélioré, même pour des sessions plus longues. Tout cela se traduit par une productivité accrue, un débit plus rapide, une meilleure coordination main-oeil et moins d’erreurs.
Système de base Lynx EVO
Très fiable pour travailler sur de fins détails avec des grossissements jusqu’à 240x, avec un éclairage par le haut et le bas pour travailler sur des sujets opaques, translucides ou perforés.
Configuration de la vue angulaire Lynx EVO
Offrant une vue angulaire du sujet, avec élévation et abaissement de la tête du microscope, de glissement et de rotation, cette configuration est idéale pour l’inspection et la retouche, avec un espace généreux pour travailler avec des outils.
Des options pour tous les défis
Un choix de configurations de grossissement fixe ou zoom et une gamme d’accessoires utiles vous permettent de configurer Lynx EVO selon vos besoins précis et individuels.
Dispositif optique rotatif
Un dispositif optique rotatif à 360 ° permet à l’opérateur de regarder dans et autour du sujet sans le toucher, juste en faisant varier le chemin optique.
Choix de supports
Une gamme de supports ergonomiques rend Lynx EVO adapté à toute application industrielle ou aux sciences de la vie.
Acquisition d’images et Caméra vidéo
Le module caméra du Lynx Evo permet la prise d’image et de vidéo, il peut être équipé du logiciel ViCapture, pour une capture d’image améliorée avec des capacités d’annotation et d’autres fonctionnalités utiles.
Logiciel
Une gamme de logiciels pour la capture d’image, l’annotation, la mesure et la production de rapport est disponible.
TECHNIQUE
Ration de zoom – 10x
Lentille d’objectifs
| Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 2.7x – 27x | 176 | 55 |
| 0.62x | 3.7x – 37x | 128 | 40 |
| 1.0x | 6x – 60x | 75 | 25 |
| 1.5x | 9x – 90x | 42 | 16 |
| 2.0x | 12x – 120x | 29 | 12 |
Avec multiplicateur 1.5 rapport de zoom : 15x
| Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 2.7x – 40x | 176 | 55 |
| 0.62x | 3.7x – 55x | 128 | 40 |
| 1.0x | 6x – 90x | 75 | 25 |
| 1.5x | 9x – 135x | 42 | 16 |
| 2.0x | 12x – 180x | 29 | 12 |
Avec multiplicateur 2.0 rapport de zoom : 20x
| Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 2.7x – 54x | 176 | 55 |
| 0.62x | 3.7x – 74x | 128 | 40 |
| 1.0x | 6x – 120x | 75 | 25 |
| 1.5x | 9x – 180x | 42 | 16 |
| 2.0x | 12x – 240x | 29 | 12 |
Avec Dispositif optique rotatif à 360°
| Paramètres | Vue tournante 360° | Vue Directe |
| Gamme de grossissement | 4.2x – 42x | 6.8x – 68x |
| Avec Multiplicateur 1.5 |
4.2x – 63x | 6.8x – 102x |
| Avec Multiplicateur2.0 |
4.2x – 84x | 6.8x – 136x |
| Distance de travail (mm) | 35.5mm | 56.5mm |
| Champ de vision max (mm) | 10.2mm | 12mm |
| Angle de vue | 34° | N/A |
Configuration FIXE de grossissement
| Objectifs | Grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 8.5x | 175 mm | 17,5 mm |
| 0.5x | 10x | 159 mm | 15,3 mm |
| 0.62x | 12x | 125 mm | 12,9 mm |
| 1.0x | 20x | 75 mm | 7,65 mm |
| 1.5x | 30x | 42 mm | 5,1 mm |
| 2.0x | 40x | 29 mm | 3,82 mm |
Configuration FIXE de grossissement (avec multiplicateur 1,5x)
| Objective Lenses | Grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 8.5x | 175 mm | 11,65 mm |
| 0.5x | 10x | 159 mm | 10,2 mm |
| 0.62x | 12x | 125 mm | 8,6 mm |
| 1.0x | 20x | 75 mm | 5,1 mm |
| 1.5x | 30x | 42 mm | 3,4 mm |
| 2.0x | 40x | 29 mm | 2,55 mm |
Configuration FIXE de grossissement (avec multiplicateur 2x)
| Objective Lenses | Grossissement | Distance de travail | Champ de vision Maximum |
| 0.45x | 8.5x | 175 mm | 8,9 mm |
| 0.5x | 10x | 159 mm | 7,65 mm |
| 0.62x | 12x | 125 mm | 6,4 mm |
| 1.0x | 20x | 75 mm | 3,82 mm |
| 1.5x | 30x | 42 mm | 2,6 mm |
| 2.0x | 40x | 29 mm | 1,91 mm |
| Éclairage |
| Intégré: éclairage annulaire LED à 8 points avec contrôle d’intensité. Diffuseur pour réglage du contraste |
| Éclairage sous platine (option) LED à 5 points |
| Options de support | |
| Support Ergo |  Faible encombrement, stabilité élevée pour une utilisation à fort grossissement. Éclairage de sous-platine en option. Une table flottante peut être installée. |
| Support Multiaxes |  Précis et robuste. Idéal pour les applications industrielles où un espace de travail maximal est requis. Contre-balancé pour un réglage rapide, sans effort. Disponible avec montage direct sur la surface de travail ou la base de la plate-forme (l’option de base sous platine est également disponible) |
| Statif Multi axes |  Uniquement compatible avec la configuration de grossissement fixe. À utiliser avec une pince de table ou visé sur la table. |
| Smart CAM 50 | |
| Type de capteur | CMOS |
| Résolution (H x W) | 2592 x 1944 pixels |
| Taille du capteur | 1/2.5″ |
| Formats de fichiers | BMP, JPG, PNG, AVI |
| Logiciel fourni | ViCapture |
| Options logicielles | |
| ViCapture | Capture d’image et vidéo |
| DimensionOne | Capture d’image, annotation, mesure à l’écran. |
| DimensionTwo | Capture d’image, annotation, mesure à l’écran, contrôle de la caméra. |
| VifoxEVO | Capture d’image, analyse, retouche d’images, annotation, mesure à l’écran, contrôle de la caméra, reporting. |
| ViPlus | Capture d’image, annotation, mesure à l’écran, contrôle de la caméra, reporting. |
- Alimentation standard 100V-240V, 50 / 60Hz, disponible dans toutes les configurations de prises du monde entier.
- Platine flottante: à utiliser avec Ergo Stand
- Réticule de mesure
- Échelles de mesure
- Filtres
- Cale fixe: pour incliner la tête vers le haut (25 °) ou vers le bas (25 °)
- Dispositif optique rotatif à 360°
- Embase lumineuse fond clair/fond noir: La source lumineuse accentuera les contrastes pour les échantillons transparents ou translucides, améliorant leur observation. (Brochure PDF)
