Capable. Puissant. Adaptable.

EVO Cam est un microscope numérique haute définition puissant, polyvalent et facile à utiliser. Les options de configuration variées offrent une excellente qualité d’image et un grossissement optique jusqu’à 725x ; le zoom numérique permet un grossissement jusqu’a 12x plus. De plus, une gamme d’objectifs de précision et d’objectifs grands champs vous permet de choisir une configuration qui correspond exactement à vos besoins uniques et individuels. L’EVO cam de Vision Engineering répond à toutes vos attentes.

02-Swift-PRO-measuring-microscope-user-AB V19 495

Régularité et polyvalence

Des inspections de qualité répétables sur plusieurs unités, plusieurs utilisateurs et sur plusieurs sites sont facilement réalisables grâce à une gamme d’outils étendue et en partageant les paramètres entre les postes de contrôle. Même dans un environnement commercial en constante évolution, l’EVO Cam s’adapte rapidement à de nouvelles applications, offrant des capacités et des résultats réguliers quelle que soit la tâche.

Images exceptionnelles

Une plage de zoom optique de 30:1, offrant un grossissement optique jusqu’à 725x, vous permet de voir les détails dont vous avez besoin pour vraiment comprendre le sujet. Utilisez le zoom numérique pour  un agrandissement maximal impressionnant de 9 000x. La vidéo Full HD fait ressortir tous les détails, et la mise au point manuelle et automatique vous donne des images ultra-nettes. Même les sujets de grande taille qui pourraient poser problèmes pour des microscopes classiques sont facilement contrôlés grâce à la capacité de superposition de mises au point de l’EVO Cam II.

07-Swift_PRO_measuring-microscope-range_300dpi

0.8 – 750x

Grossissement

Grand

Champ de vision

PC

Option de contrôle

Confort maximal

L’EVO Cam est conçu pour plus être pratique. Un grand champ de vision et une longue distance de travail, par exemple, vous permettent d’examiner un large éventail de sujets. Dix préréglages facilitent le partage entre les utilisateurs de différentes applications, et un code de sécurité permet au superviseur de garder le contrôle des paramétrages.

PCB boards under EVO Cam II digital microscope

Mesures précises et répétables

L’EVO Cam mesure les pièces complexes efficacement et rapidement à l’aide de superpositions ou de mesures point à point. La fonction de vue d’ensemble permet une orientation rapide et pratique de l’échantillon, tandis que les superpositions et la fonction de comparaison d’images permettent une analyse facile avec des grilles de référence ou des exemples d’images de référence (defautheque). Plusieurs étalonnages à différents zooms peuvent être enregistrés dans des préréglages, accélérant la mesure des détails de différentes tailles et supprimant la nécessité de recalibrer.

Capture d’image facile

Prenez des images en haute résolution d’une simple pression de bouton, directement sur une clé USB, sans fil ou via un PC. Des options simples de prise et de partage d’image facilitent la collaboration, la création de rapports et la formation.

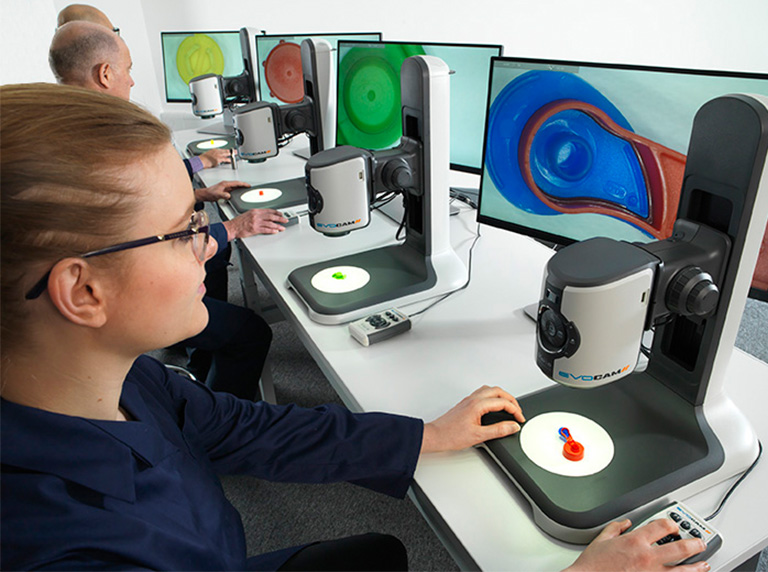

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
EVO Cam ICON digital microscope being used for hand soldering by man

Simplicité intuitive

Prêt à l’emploi, l’EVO Cam peut être installé en quelques minutes. Allumez simplement la caméra et commencez à regarder et prendre des images Full HD. Les commandes intuitives de l’EVO Cam la rendent facile à utiliser dès le début et le menu multilingue à l’écran permet  aux opérateurs peu formés de travailler immédiatement.

Une solution sur mesure

Personnalisez l’EVO Cam selon vos besoins exacts en choisissant parmi une gamme complète d’options. Un dispositif optique rotatif à 360 ° pour regarder autour du sujet, un empilement des mises au point pour afficher une image nette des sujets de grande taille, un éclairage annulaire UV, un éclairage diascopique et une gamme de filtres vous aident à inspecter une gamme plus large de sujets. Ajoutez une platine flottante pour encore plus de précision et de contrôle, et choisissez parmi une large gamme de supports pour rendre l’EVO Cam parfaite pour votre application.

TECHNIQUE

Rapport de zoom 30x

Objectifs Plage de grossissement (24” monitor) Distance de travail Max. Champ de vision
0.45x 2.3x – 68x 160 241 x 134
0.62x 3.1x – 93.7x 106 173 x 96
1.0x 5.0x – 151.2x 85 88 x 57
1.5x 7.6x – 226.8x 43 45 x 36
2.0x 10x – 302.4x 29 37 x 27
Lentilles d’objectif grand angle
2 Dioptre 0.8x – 24x 500 600 x 350
3 Dioptre 1.15x – 32.6x 330 420 x 250
4 Dioptre 1.71x – 51.41x 245 293 x 171
5 Dioptre 2.12x – 65.5x 197 232 x 135
Lentilles d’objectif micro
5x 250x – 378x 21 2.1 x 1.3
10x 500x – 756x 22 1.0 x 0.65

Dispositif optique rotatif de 360°*

Setting Magnification range (24” monitor) Working Distance (mm) Max Field of View (mm) Viewing Angle Zoom ratio
Dispositif optique rotatif de 360° 19x – 105x 35.5 26 x 22 34° 5.3x
Vue directe 28x – 151x 56.5 20 x 11 N/A 5.3x

*Compatible uniquement avec le modèle EVO Cam II

Illumination
Éclairage annulaire de 8 LED intégré pour un éclairage optimal sans ombre pour toutes les applications Température de couleur 5500K.
Optionnel Éclairage annulaire à UV
L’éclairage en lumière transmise du diaphragme
Données de la caméra
Zoom de la caméra 30x optique; 12x numérique
Résolution de la caméra  Full-HD 1080p, 1920 x 1080, CMOS 1 / 2.8 ″
Fréquence d’images 50 ips et 60 ips (commutable)
Mise au point automatique et mise au point manuellee
Sortie HDMI et USB 3.0
Type de fichier enregistré .png
Fonctions EVO Cam II EVO Cam ICON
Capture et lecture d’images
Mise au point automatique et mise au point manuelle
Option de télécommande
Étalonnage/mesure à un seul point
Étalonnage/mesure multipoint x
Empilement de mise au point x
Superpositions x
Définir les limites de zoom x
Définir les métadonnées x
Mode superviseur x
Comparaison d’image x
Options de support
Support Ergo EVO Cam Icon digital microscope on Ergo stand with substage illuminationTrès compact pour une stabilité exceptionnelle dans les applications à fort grossissement. Éclairage en lumière transmise du diaphragme option. Une platine flottante peut être installée.
Support multiaxes EVO Cam digital microscope on multi axis standPrécis et robuste, idéal pour les applications industrielles nécessitant un espace de travail optimum. Vérin à gaz intégré pour les réglages avec le contrepoids et un fonctionnement rapide et sans effort. Disponible avec une plate-forme de base ou monté directement sur la surface de travail.
Support avec perche à deux bras EVO Cam II digital microscope on double arm boom standPour la stabilité et une portée étendue. Disponible avec une base de plateforme ou avec une fixation pour une installation directement sur la surface de travail. Support avec perche à un seul bras: stabilité élevée, grande plage de distance de travail, base de plate-forme robuste.
Single-arm boom stand EVO Cam digital microscope on single arm boom standHigh stability, large working distance range, heavy duty platform base.
Support avec bras articulé EVO Cam digital microscope on articulated arm standPortée étendue et flexibilité ultime pour permettre un positionnement précis.
Base fine ECO Cam Icon on Crescent standOffre un réglage continu de la hauteur avec un contrôle précis.
Support Verso EVO Cam ICON digital microscope on Verso standBras pivotant pratique pour la flexibilité et pour garder la zone de travail dégagée lorsque le microscope n’est pas utilisé.

Les commandes de caméra embarquées, d’éclairage et de zoom sont standard. Comprend également des outils pour: utiliser des superpositions, des grilles, des curseurs, l’étalonnage et le dimensionnement. Le focus stacking est disponible en option.

Lorsqu’il est connecté à un PC, il existe plusieurs options:

Options logicielles
DimensionOne Capture d’image, annotation, mesure à l’écran.
DimensionTwo Capture d’image, annotation, mesure à l’écran, contrôle de la caméra.
VifoxEVO Capture d’image, analyse, retouches d’images, annotation, mesure à l’écran, contrôle de la caméra, reporting.
ViPlus Capture d’image, annotation, mesure à l’écran, contrôle de la caméra, reporting.
  • Alimentation standard 100V-240V, 50 / 60Hz, disponible dans toutes les configurations de prises du monde entier.
Autres accessoires
Pupitre de commande à distance Pour le contrôle manuel de la caméra; améliore le confort de l’utilisateur et inclut un accès rapide aux préréglages
Platine flottante Pour un contrôle fluide et précis. À utiliser avec le support Ergo et le support de table
Filtres Une gamme de filtres est disponible pour améliorer les détails et le contraste: y compris la température de couleur et les polariseurs.
Embase lumineuse fond clair/fond noir La source lumineuse accentuera les contrastes pour les échantillons transparents ou translucides, améliorant leur observation. (Brochure PDF)
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

EVO Cam Série

Capable. Puissant. Adaptable.

EVO Cam II digital microscope on extra long articulated arm mounted above monitor

EVO Cam ICON Longue Distance de Travail

  • Objectifs grand champ offrant une flexibilité maximale
  • Grande plage de zoom, jusqu’à 500 mm de distance de travail
  • Idéal pour les sujets de grande surface
Close up of EVO Cam II digital microscope front buttons

EVO Cam II avec objectifs de microscope

  • Adaptateur simple permettant l’installation d’objectifs de microscope
  • Pour un grossissement optique jusqu’à 750x
  • Compatible avec l’éclairage existant
EVO Cam EVOTIS dedicated PCB inspection workstation

EVO Cam II
EVOTIS

  • Poste de travail d’inspection avancé
  • Pour les sujets de grande surface tels que les circuits imprimés et les composants multicouches
  • Permet une inspection rapide et efficace des détails les plus fins
EVO Cam II digital microscope on Ergo stand with remote control console

*NOUVEAU*
EVO Cam HALO

Le nouveau microscope numérique EVO Cam HALO associe une qualité d’image 4K exceptionnelle à un éclairage adaptatif avancé et à un nouveau logiciel intelligent, vous permettant de capturer les détails les plus subtils avec une précision inégalée.

Questions fréquentes

Vous trouverez ci-dessous certaines des questions les plus courantes.

Ai-je besoin d’une formation avant d’utiliser EVO Cam II ?2020-09-04T20:00:12+00:00

Les commandes intuitives de l’EVO Cam II la rendent facile à utiliser dès le départ.

Comment les images sont-elles capturées à l’aide de l’EVO Cam II ?2020-09-04T20:01:27+00:00

L’image peut être capturée directement sur une clé USB, via un PC connecté, via le câble USB3 fournis, ou via un périphérique de capture d’image HDMI en option

Puis-je utiliser EVO Cam II pour une mesure simple ?2020-09-04T19:59:43+00:00

Oui. EVO Cam II peut être utilisée pour effectuer des mesures simples, avec une grille de superposition et des curseurs personnalisables. Parfois appelé dimensionnement.

Quel est le format du fichier de l’image capturée ?2020-09-04T20:00:40+00:00

L’EVO Cam II capture des images aux formats PNG (Portable Network Graphics) et JPEG. Les images PNG ne perdent pas d’informations en raison de la compression, conservant un maximum de détails dans l’image enregistrée. JPEG propose trois niveaux de compression pour permettre le contrôle de la taille des fichiers enregistrés. EVO Cam II enregistre les images avec un numéro de séquence automatique.

Pour des questions plus fréquemment posées, veuillez visiter notre page Support.
