Inspection 4K Facilitée

Le microscope numérique EVO Cam HALO associe une qualité d’image 4K époustouflante à un éclairage adaptatif avancé pour offrir une précision et une polyvalence inégalées pour les tâches d’inspection et de mesure.

EVO Cam II digital microscopes in a row

Choix et précision

EVO Cam HALO offre des configurations variées pour optimiser les flux de travail, répondre aux exigences d’inspection et fournir des rapports pertinents. Partagez rapidement et facilement des images 4K, des vidéos ou des rapports avec des collègues, des fournisseurs, des clients et des régulateurs sur les réseaux.

Quatre fois plus de détails

Le capteur d’image 4K offre quatre fois plus de détails que les caméras Full HD. La plage dynamique élevée (HDR) garantit que les détails importants ne soient pas perdus dans les zones sombres ou claires de l’image.

EVO Cam II digital microscopes in a row

Résolution d’image et contrôle de la caméra exceptionnels

  • Capture d’image aux formats JPEG, PNG, BMP et TIFF
  • Ratio de zoom 20:1
  • Contrôle de l’éclairage par le haut et par le bas
  • Mirroir tournant à 360 degrés
  • 3 préréglages personnalisables pour le rappel de groupes de paramètres
  • Mesurer, analyser, reporter
Monitor mounted on digital microscope showing metal precision components

4K UHD 30fps

Plage dynamique étendue (HDR)

0.84x to 468x

Grossissement

Fonctions Avancées

Identification automatique de l’objectif

Demandez un devis ou réservez une démo

    *


    OuiNon




    Ce site est protégé par reCAPTCHA et soumis à la politique de confidentialité et les conditions d'utilisation de Google.

    vision product slider
    vision product slider
    vision product slider
    vision product slider
    vision product slider
    vision product slider
    vision product slider
    vision product slider

    EVO Cam HALO

    Inspection 4K Facilitée

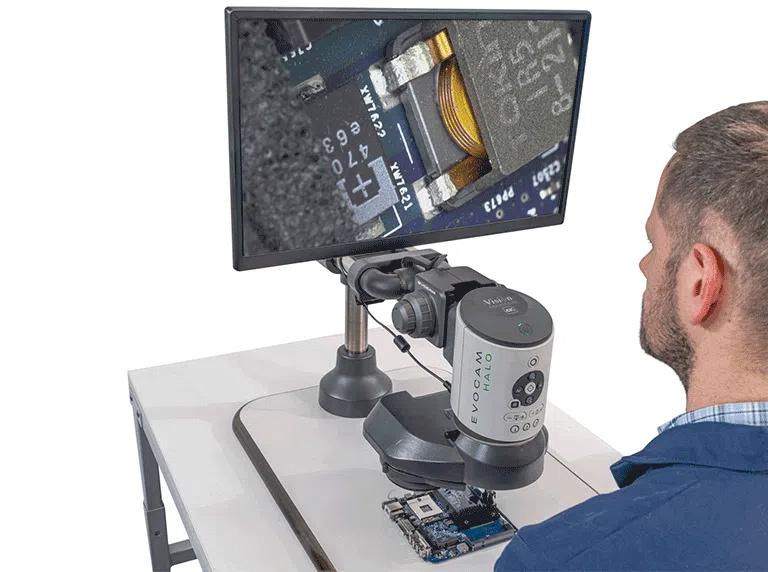

    PCB boards under EVO Cam II digital microscope

    Fonctionnalités intelligentes

    Identification automatique de l’objectif
    Facile à utiliser, la monture d’objectif intelligente reconnait automatiquement la puissance de l’objectif pour des inspections précises juste à chaque instant.

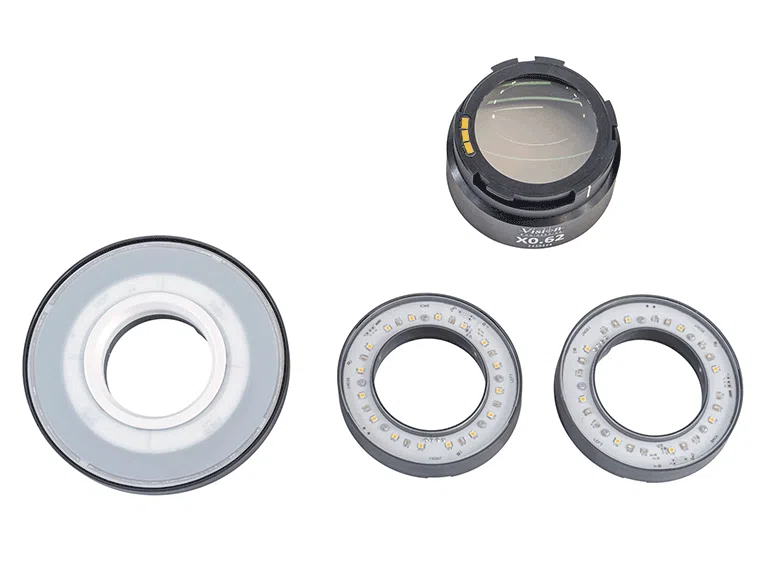

    Anneau lumineux à clip rapide
    Les anneaux lumineux intelligents à clip enregistrent et rappellent automatiquement les paramètres lorsqu’ils sont connectés. Les éclairages blancs, blancs et UV contrôlés par quadrant et les panneaux à large zone s’adaptent directement à la caméra et sont changés en quelques secondes.

    Mesurer, analyser, reporter

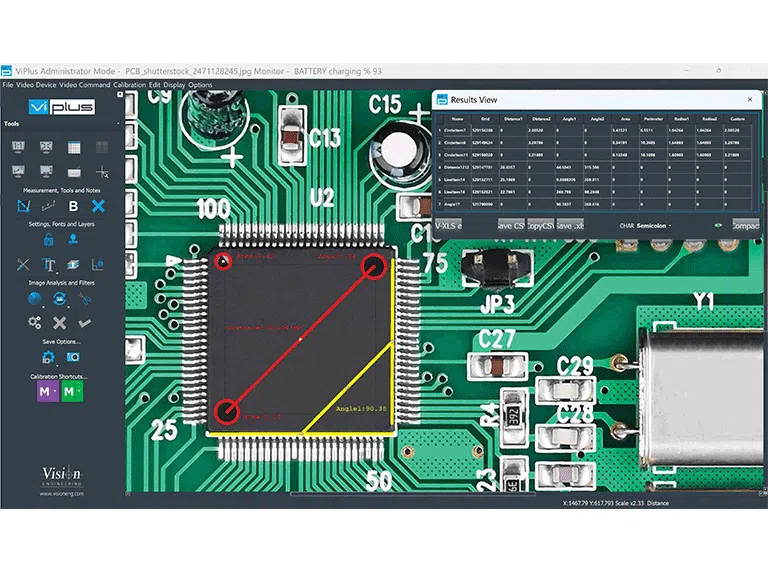

    Le logiciel ViPlus de HALO fournit des informations en temps réel, ce qui facilite la détection des anomalies et des défauts qui passeraient autrement inaperçus. Grâce à des outils intuitifs de capture d’image, de mesure et d’analyse, le logiciel fournit des résultats précis et exploitables, permettant des décisions plus rapides et basées sur les données. Cela prend en charge des flux de travail plus efficaces et une confiance accrue dans les résultats.

    Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
    Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

    Mirroir tournant à 360 degrés

    Activez une dimension supplémentaire avec des vues obliques directes et rotatives de votre sujet. Passez d’une vue perpendiculaire directe à un angle
    oblique de 34° et faites pivoter le sujet pour améliorer les inspections. La vue oblique permet, entre autre, l’inspection facile des joints, des
    intersections, des composants en relief et de l’intérieur des trous.

    Gamme d’éclairage

    Les meilleures images nécessitent le meilleur éclairage, et HALO en est entièrement équipé. Des éclairages supérieurs contrôlés par quadrant avec éclairage blanc et UV, un éclairage sous-platine et épiscopique et d’amélioration du contraste spécialisés garantissent des performances optimales.

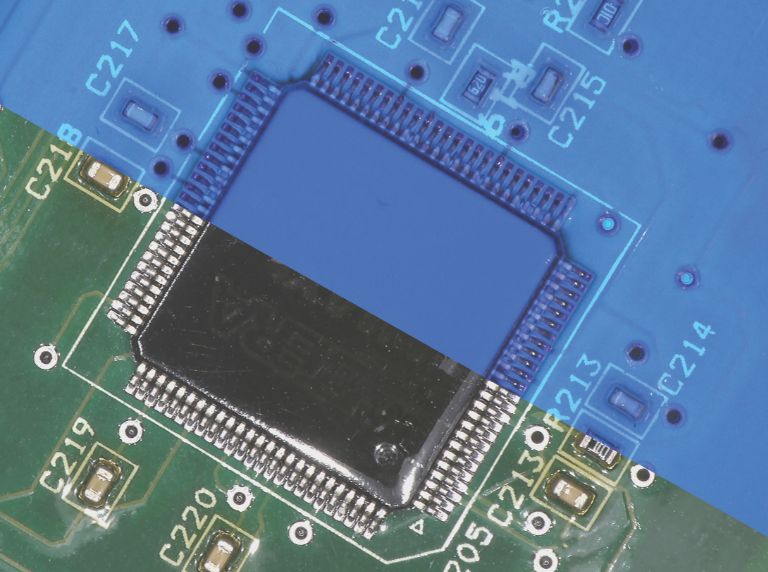

    • Halo_white_UV_web-768x572
    • Halo_contrast_base_web-768x572
    • HALO_polarised_sub

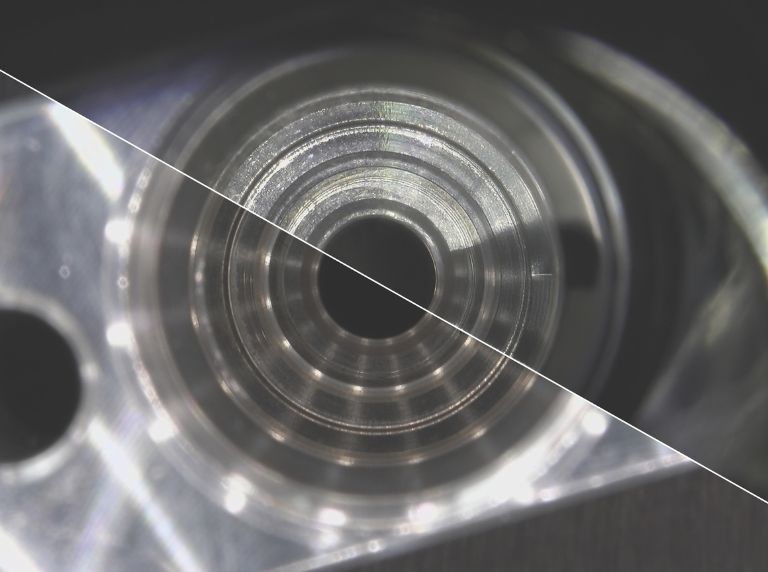

    • HALO_opi
    Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

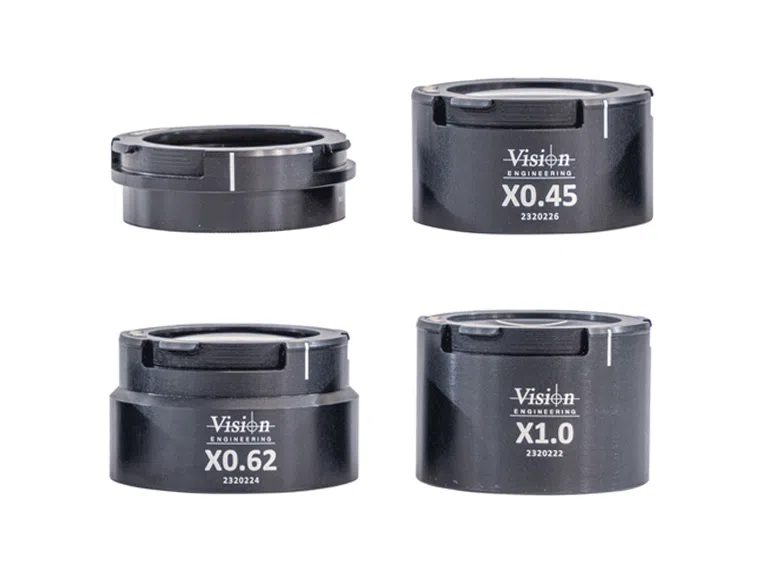

    Gamme d’objectifs

    Les objectifs à baïonnette dédiés de HALO sont faciles à installer et disposent d’une identification automatique de l’objectif. La conception sur mesure est optimisée pour les systèmes numériques et comprend un pas de vis pour un ajout facile des filtres polarisants ou autres.

    Technique

    Spécifications

    Objectif Plage de grossissement* Distance de travail (mm) Champ de vision horizontal
    à faible grossissement (mm)
    0.45x 2.16 – 43.2 x 172 295
    0.62x 2.97 – 59.4 x 120 230
    1.0x 4.8 – 96.0 x 84 95
    1.5x 7.2 – 144 x 43 47
    2.0x 9.6 – 192 x 30 29
    2D 0.84 – 16.8 x 500 455
    3D 1.26 – 25.2 x 333 417
    4D 1.68 – 33.6 x 250 315
    5D 2.11 – 42.2 x 200 235
    x5 Micro ** 11.70 – 234 x 21 12.05
    x10 Micro ** 23.41 – 468 x 21 4.4

    * Basé sur un écran 27 pouces et zoom optique
    * Disponibilité limitée du zoom

    Champ de vision à grossissement max.

    Objectif Zoom optique uniquement Zoom numérique (x2)
    X0.45 16.5 mm 8.3 mm
    X0.62 12.0 mm 6.0 mm
    X1.0 7.5 mm 3.8 mm
    X1.5 5.0 mm 2.5 mm
    X2.0 3.5 mm 1.8 mm
    2D 36.5 mm 18.3 mm
    3D 24 mm 12.0 mm
    4D 18 mm 9.0 mm
    5D 14.5 mm 7.3mm
    x5 Micro** 2.5 mm 1.3 mm
    x10 Micro** 1.3 mm 0.7 mm

    * Basé sur un écran 27 pouces et zoom optique
    * Disponibilité limitée du zoom

    Caractéristiques
    Contrôle de la mise au point Automatique, automatique sur zone ciblée ou mise au point manuelle
    Contrôle de l’exposition Automatique, automatique sur zone ciblée, priorité à l’ouverture, priorité à l’obturateur, manuel
    Contrôle de l’éclairage Quadrant, blanc/UV et luminosité
    Contrôle de l’image Gel de l’image, balance des blancs, réduction du bruit, amélioration de la visibilité, correction des lumières fortes, gamma, miroir
    inversé, réticule
    Fréquence 30-25 Hz (commutable)
    Taille du moniteur 7″ – 100″
    Zoom Zoom avant, zoom arrière, zoom mémorisé, limite de zoom
    Affichage des informations Activé, activé lors du changement, grossissement uniquement, désactivé
    Langues Anglais, français, allemand, italien, portugais, espagnol
    Préréglages 3 préréglages configurables par l’utilisateur
    Capture d’image Boîtier de capture en option ou via une connexion PC
    Caméra – Matériel
    Capteur CMOS 1/2,5” 8,51 mégapixels
    Image Ultra HD 2160p (3840 x 2160)
    Sortie caméra 4K 2160p/30fps
    Sortie caméra sur ordinateur 4K 2160p/30fps sur la carte PCI Express
    Rapport de zoom 20:1
    Zoom numérique X12, X2, Off (sélectionnable)
    Monture d’objectif Baïonnette à reconnaissance automatique des objectifs
    Interface 4K HDMI
    Contrôle du panneau avant Gel de l’image, zoom avant, zoom arrière, mode d’exposition, mode de mise au point, menu, luminosité de l’anneau lumineux, luminosité de l’éclairage diascopique, préréglages 1 à 3
    Télécommande En option
    Optique 11 objectifs à monture à baïonnette AutoDetect (voir tableau séparé)
    Connexion d’éclairage Monture intelligente à clipser
    Éclairage Quadrant intelligent à 8 points, panneau intelligent à grande surface, quadrant intelligent blanc/UV, sous-scène. EPI externe et
    illuminateur améliorant le contraste
    Filtres d’éclairage Polarisation, changement de température de couleur
    Configuration requise pour le PC
    Système d’exploitation Windows 10 et 11
    Processeur i7 ou version ultérieure, 3 GHz
    Graphiques Carte graphique avec HDMI 2.0 ou supérieur
    Mémoire 8 GB de RAM ou plus
    Évolutivité Emplacement pour carte PCI express X4 ou X8

    Précision pour tous les secteurs

    EVO Cam HALO peut améliorer les performances d’inspection avec une clarté exceptionnelle de résolution d’image 4K pour tous les secteurs et applications.

    Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

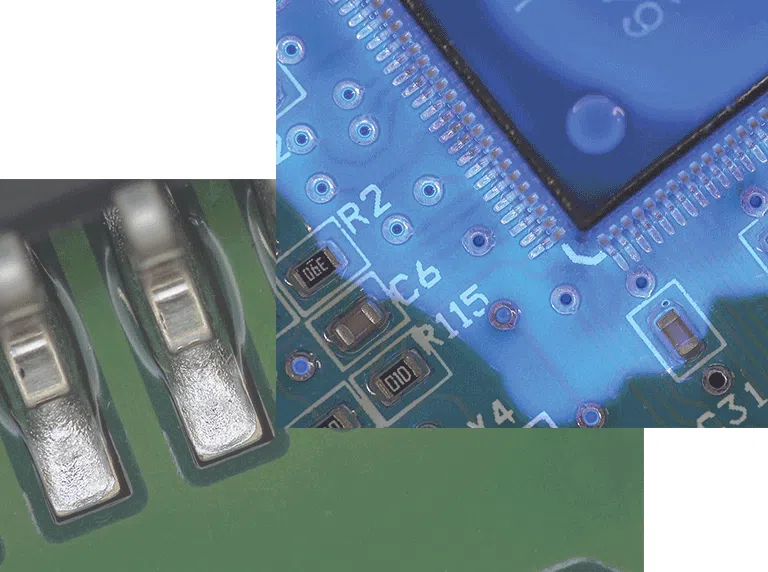

    Électronique et revêtement

    La fabrication électronique exige une vue claire et précise des circuits imprimés, des trous métallisés, des composants, des masques de soudure, des joints de soudure, etc. HALO offre une vue nette de la soudure fraîche hautement réfléchissante, aidant les utilisateurs à évaluer la qualité de la refusion. L’anneau lumineux blanc et UV permet une inspection facile des revêtements fluorescents et à travers ceux-ci.

    Dispositifs médicaux

    La cohérence de l’inspection et la clarté des moindres détails sont essentielles dans la fabrication de dispositifs médicaux. Les préréglages de HALO permettent de rappeler les paramètres en une seule pression. Les fonctions intelligentes garantissent un affichage précis du grossissement et de l’éclairage des sujets et limitent la plage de zoom au niveau défini pour l’inspection.

    Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
    Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

    Biologie et sciences de la vie

    Les solutions d’éclairage haute résolution et dédiées de HALO sont idéales pour de nombreuses applications des sciences de la vie. Associé à la base améliorant le contraste, l’éclairage fond noir/fond blanc mets en évidence les bords et les contours des sujets translucides et transparents. Cela le rend particulièrement efficace pour la recherche cellulaire et en biosciences.

    Micromécanique

    L’ingénierie de précision exige une vue claire et détaillée et la capacité de vérifier les spécifications de qualité en toute confiance. L’éclairage
    optimisé de HALO, combiné au logiciel ViPlus, permet de générer des rapports précis et efficaces sur les composants et les assemblages.

    Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
    Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

    Plasturgie et impression 3D

    Lors de l’inspection des outils de moulage, des pièces moulées ou des impressions 3D avant ou après le frittage, une vue claire avec le bon éclairage est essentielle. L’éclairage à large surface du HALO met en évidence efficacement les défauts de surface, tandis que la polarisation et les filtres aident à analyser les contraintes internes.

    Bijouterie et horlogerie

    La bijouterie et l’horlogerie exigent précision et raffinement. Des couleurs précises, une clarté impeccable et une imagerie détaillée sont essentielles pour atteindre les normes élevées et exigeantes requises pour les conceptions et mécanismes complexes.

    Four users in a row using EVO-Cam II digital microscope inspecting plastic samples

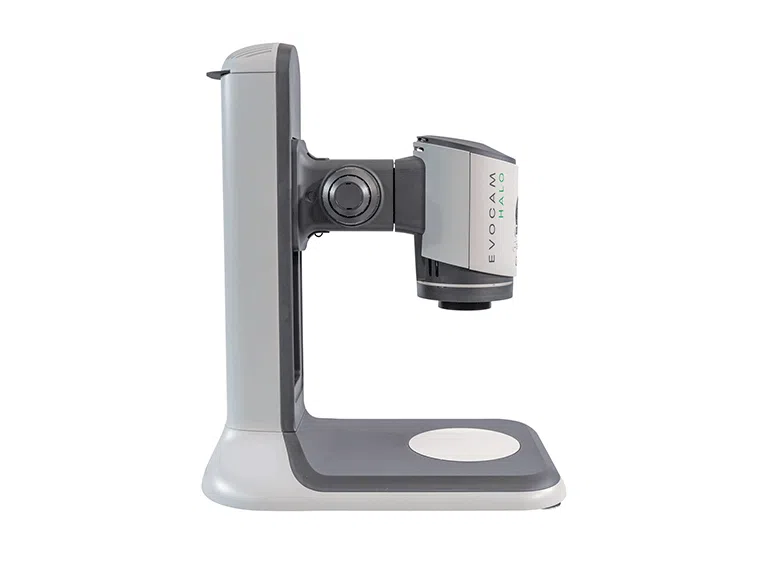

    • EVO Cam HALO on Ergo stand

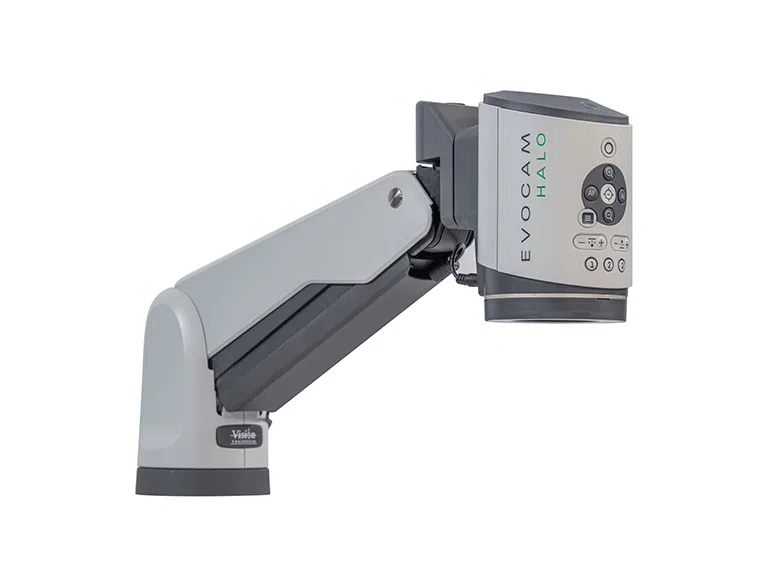

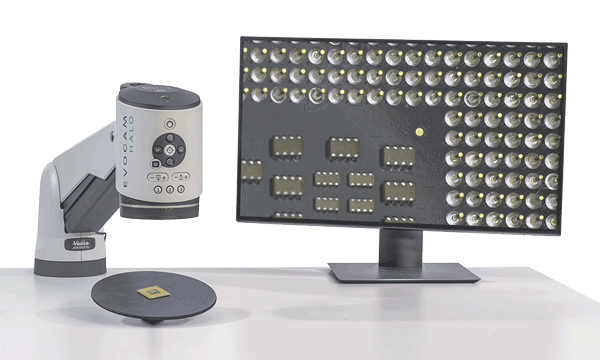

    • EVO Cam HALO on Verso mount

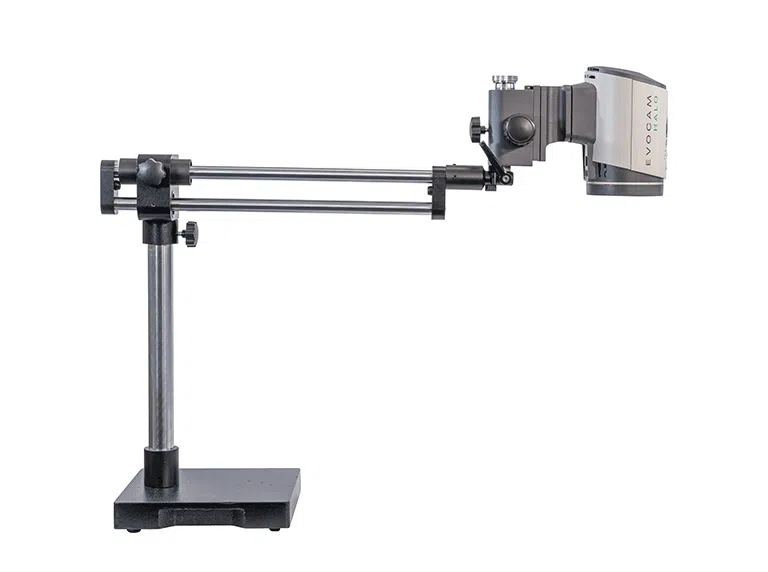

    • EVO Cam HALO on boom arm mount

    Gamme de supports

    Quelles que soient les exigences de l’application, l’EVO Cam HALO est disponible avec un statif qui répond aux besoins de l’espace de travail. Il est complété par une gamme d’accessoires étendue, ce qui en fait une solution polyvalente.

    Questions fréquentes

    Vous trouverez ci-dessous certaines des questions les plus courantes.

    Comment changer d’objectif sur mon EVO Cam HALO ?2025-03-27T17:20:47+00:00

    Les objectifs de l’EVO Cam HALO sont dotés d’une monture à baïonnette, ce qui permet de les installer et de les retirer rapidement à la main, sans outils supplémentaires.

    Pourquoi la 4K est-elle meilleure que les images Full HD ?2025-03-27T17:14:33+00:00

    Les images 4K de l’EVO Cam HALO comportent 4 fois plus de pixels qu’un système Full HD, ce qui permet d’obtenir des détails plus fins à grossissement égal.

    Puis-je connecter l’EVO Cam HALO à un PC ou un ordinateur portable ?2025-03-27T17:24:00+00:00

    Oui, grâce à une carte d’acquisition d’images 4K, il est facile de connecter votre EVO Cam HALO à un PC ou un ordinateur portable.

    Quel est l’avantage de l’identification automatique de l’objectif ?2025-03-27T17:18:09+00:00

    L’identification automatique de l’objectif évite aux utilisateurs de modifier les paramètres de l’objectif dans le menu lors d’un changement d’objectif. Ainsi, le grossissement affiché reste correct et, si des limites de zoom ont été appliquées, les paramètres sont automatiquement ajustés pour rester dans les limites définies.

    Pour des questions plus fréquemment posées, veuillez visiter notre page Support.

    Découvrez le reste de la gamme EVO Cam

    EVO Cam II digital microscope on extra long articulated arm mounted above monitor

    EVO Cam ICON Longue Distance de Travail

    • Objectifs grand champ offrant une flexibilité maximale
    • Grande plage de zoom, jusqu’à 500 mm de distance de travail
    • Idéal pour les sujets de grande surface
    Close up of EVO Cam II digital microscope front buttons

    EVO Cam II avec objectifs de microscope

    • Adaptateur simple permettant l’installation d’objectifs de microscope
    • Pour un grossissement optique jusqu’à 750x
    • Compatible avec l’éclairage existant

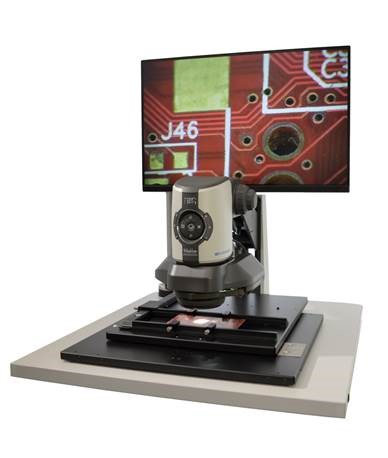

    EVO Cam EVOTIS dedicated PCB inspection workstation
